Описание

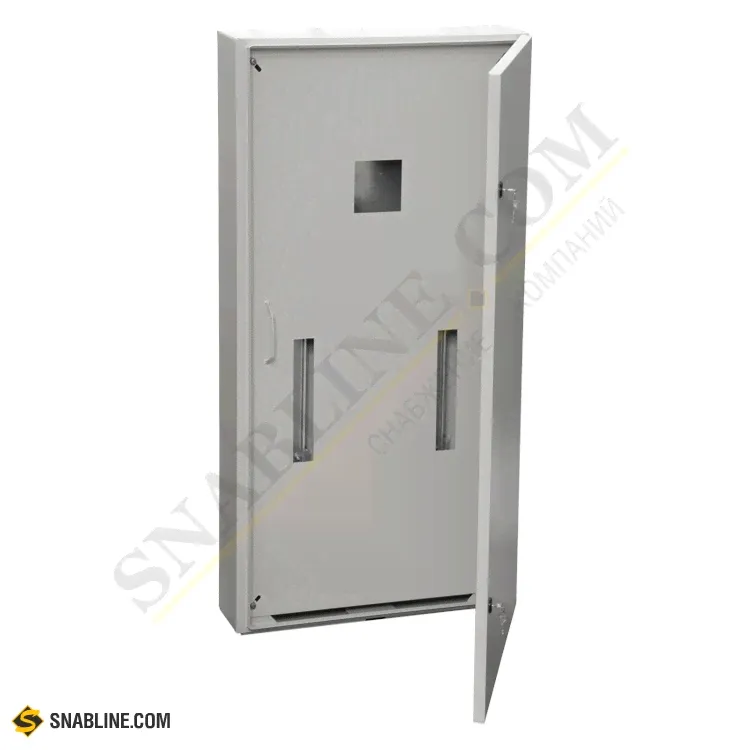

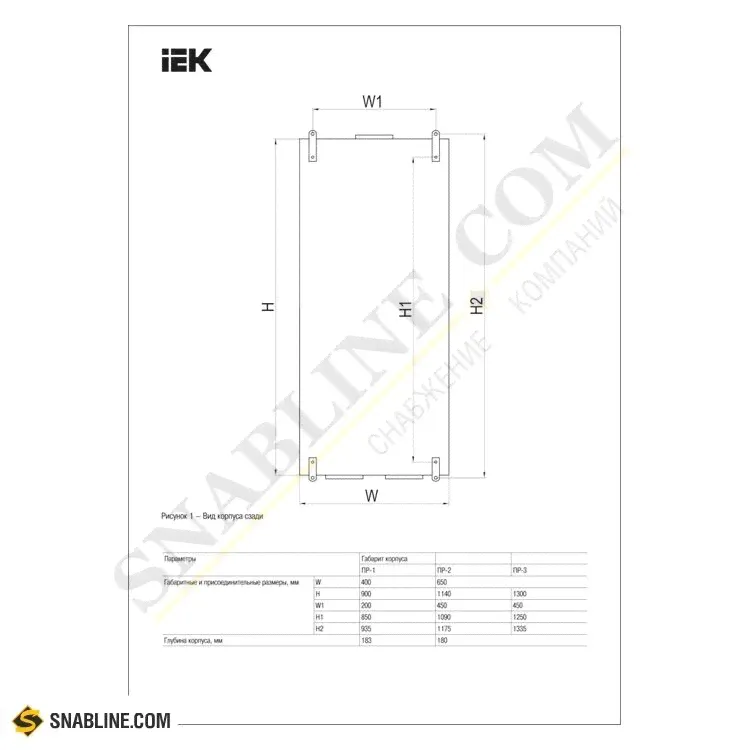

Используются для сборки пунктов распределительных серии ПР11, предназначенных для приема и распределения электроэнергии, защиты электроустановок напряжением 380/220В при перегрузках и коротких замыканиях, а также нечастых (не более 6 в час) включений и отключений электрических цепей. Универсальная конструкция. Повышенная антикоррозийная стойкость. Высококачественное наружное покрытие. Набор дополнительных аксессуаров. Комплект знаков электробезопасности. Высокая технологичность и простота сборки. Удобство монтажа. Высокий уровень электробезопасности. Сертификат соответствия. Эстетика и дизайн. Неразборный сварной корпус, внутри которого расположены: оперативная панель, панель для вводного аппарата, DIN-рейки для групповых электроаппаратов и элементы для крепления силовых шин и шин N(PE). Дверца корпуса запирается замком. В корпусах, имеющих степень защиты IP54, на дверцу нанесен уплотнитель из двухкомпонентного герметика. В зависимости от размеров, корпуса подразделяются на 3 габарита. Аппараты рекомендуемые для сборки электрощитов: а) в качестве вводного - автоматические выключатели марки IEK, серии ВА-88 с электромагнитным и тепловыми расцепителями на номинальные токи 160 А, 250 А, 400 А, 630 А; б) на отходящих линиях - автоматические выключатели ВА 47-100 на номинальные токи от 10 А до 100 А. В корпусах модификации "3" реализованы два основных отличия, делающие эти корпуса более удобными в использовании и универсальными. Во-первых, появилась возможность ввода проводников сверху, что значительно расширяет возможности применения и удобство использования. Ввод осуществляется с помощью дополнительной вводной панели, имеющей герметичное пенополиуретановое уплотнение (в исполнении IP 54). Во-вторых, в корпусах реализована возможность установки автоматов серии ВА88 габарита 32 и 33 на отводящие линии с помощью дополнительных монтажных панелей-адаптеров. Панели имеют перфорацию для установки автоматов без использования дополнительного инструмента. Данные модификации знач
